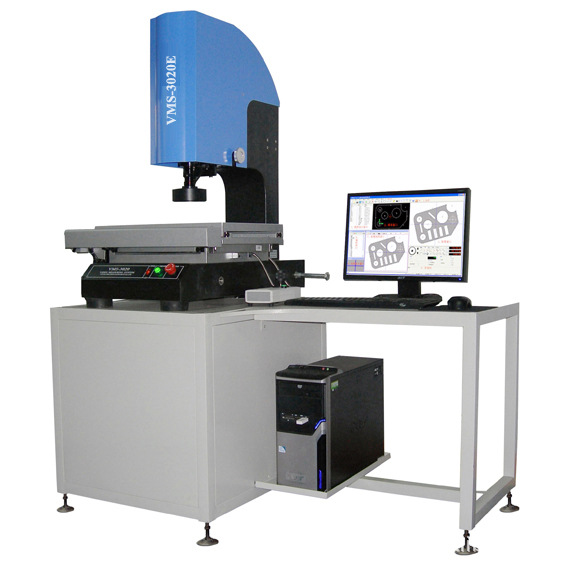

二次元影像測量儀在相鄰的兩次圖畫收集之間需求完結幾項使命，包含圖畫處理、寫全局變量、圖畫輸出、測量成果輸出、位置運動、光源切換等，這些使命的執行時間是不同的。優化這些使命的編列次序可明顯進步程序的執行速度。




　收集圖畫前請求一切運動停止、光源穩定發光。由計算機向PLC發送運動觸發信號和光源切換觸發信號的指令完結時刻是以10ms為數量級的，而圖畫處理、圖畫輸出、測量成果輸出、寫全局變量的完結時刻是以100ms為數量級的。運動是不是完結可通過讀取PLC中的標志位來確定，但光源是不是穩定發光，只能依靠上電后的延遲時刻。咱們的經驗是LED光源從上電到穩定發光最少要求500ms的延時。在一個商品的測試中要求9次光源切換、4次位置運動。如果都用延時的辦法，那么將大大下降檢查速度。所以咱們不是在圖畫收集后馬上對該幅圖畫處理，而是先為下一次圖畫收集做光源切換或運動觸發，然后再對本次收集的圖畫做相對費時的圖畫處理等，相當于為光源切換或運動觸發作了延時處理，但又不占用額外的時間。
