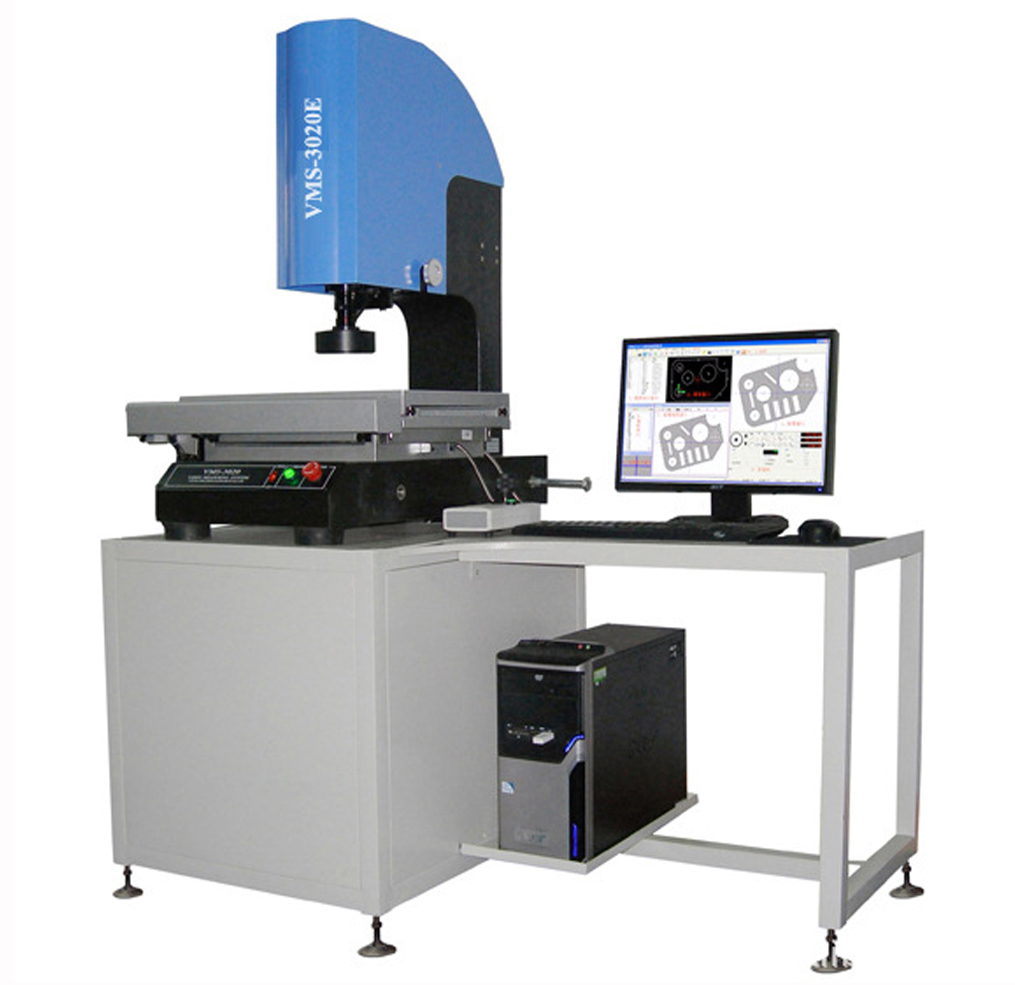

校正二次元影像測量儀的方法



    在工業生產中，二次元影像測量儀等精密測量儀器是企業經常使用的檢測儀器，它為生產高質量的產品提供保障。因此，對二次元影像測量儀的正確使用，發揮出儀器的優異性能獲取最佳精度是一個基礎的問題。



    在過去儀器的校正是一個非常麻煩的事情，精度的補償需要廠家的專業技術人員來完成調校，無法做到客戶現場自校與修正。然而，進入影像測量儀時代之后，儀器的技術背景發生了質的變化，基于計算機屏幕測量技術和空間幾何運算而發展起來的影像測量技術，擁有優異的軟件修正與補償能力。好的二次元影像測量儀軟件都帶有了儀器精度校正與溫度補償模塊，供用戶現場通過高精度線紋尺來檢測儀器精度和校正儀器精度，而無須廠家專業人員來完成硬件調校。





校驗項目和步驟


    外觀及功能檢查：檢查儀器外觀有無損傷、碰撞及變形，軌道移動是否順暢。檢查軟件運行是否正常。



    x軸示值誤差校正：將標準量塊放置在測量臺上，并使量塊的長度基準面和影像儀的視頻十字線X軸完全水平。移動影像測量儀X軸，用視頻十字線選取量塊以便作為測量基準邊后，歸零X、Y軸。移動影像測量儀X軸，使視頻十字線和影像測量儀另一邊重合，此時X軸顯示值為校驗指示值，量塊標示值為校驗標準值。



    Y軸示值誤差校驗：將標準量塊放置在測量臺上，并使量塊的長度基準面和影像儀的視頻十字線Y軸完全水平。移動影像測量儀Y軸，用視頻十字線選取量塊一邊作為測量基準邊后，歸零X、Y軸。移動影像測量儀Y軸，使視頻十字線和影像測量儀另一邊重合，此時Y軸顯示值為校驗指示值，量塊標示值為校驗標準值。校驗誤差=校驗指示值-校驗標準值。



    誤差及結果判定：長度允許誤差：3+L/200mm （L指被測長度）儀器校驗合格后，將校驗記錄記載于校驗報告中，方便查看。



注意事項:校驗時應按影像測量儀操作規范操作，嚴禁違章操作。億輝光電，專業生產影像測量儀等精密儀器。
