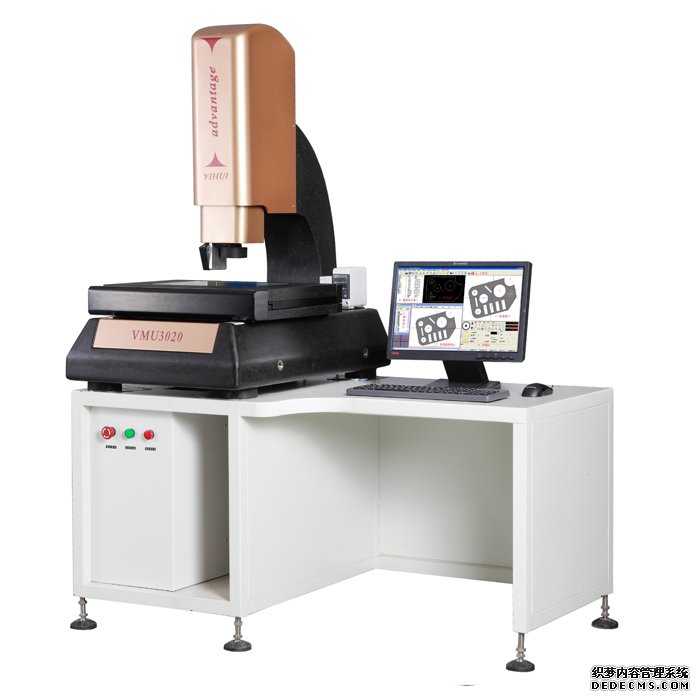

新品上市 新型3D全自動CNC點激光影像測量儀 在線檢測儀
| 型 號： | VMU3020 |
| 分 辨率： | 0.5um（mm） |
| 加工定制： | 是 |
| 測量行程： | 300*200（mm） |
| 放大倍率： | 30-190X |
| 操作方式： | 搖桿控制 |
| 測量精度： | 1.5+L/200（um)μm |
| 外形尺寸(長*寬*高)： | 1400*900*1780mmmm |
訂購熱線：400-884-2003
詳細介紹
新型全自動CNC點激光影像測量儀 在線檢測儀
儀器特點：
1.采用德國SB雙重閉環運動控制系統，電機在高速運動時具有精確的定位性能。
2.采用原裝日本進口COOMUSK伺服電機，提高了機器運行速度，還簡化了儀器與PC機的接口，PC機與儀器通過USB線和S端子線連接。
3.采用花崗石平臺、新型立柱及工作臺，外觀簡潔大方。
4.表面光由獨立40組光源組成，每一組均為恒流源驅動，200級連續可調。
5.配有我公司專用的CNC軟件，大大提高測量效率。
技術規格參數：
| 儀器型號 | VMU3020 | VMU4030 | VMU5030 | |||||
|
工作臺 | 工作臺尺寸 | 600*390 | 700*490 | 800*490 | ||||
| 玻璃臺尺寸 | 350*250 | 450*350 | 550*350 | |||||
| 運動行程X.Y | 300*200 | 400*300 | 500*300 | |||||
| Z軸升降行程 | 200(Focus) | 200(Focus) | 200(Focus) | |||||
| X、Y、Z軸數顯分辨率 | 0.5um | 0.5um | 0.5um | |||||
| X、Y坐標示值誤差 | ≤（1.5+L/200）L為被測長度，單位：mm） | |||||||
| 儀器重量 | 440kg | 560kg | 580kg | |||||
| 外形尺寸 | 1400*900*1780mm | 1600*1120*1780mm | 1600*1120*1780mm | |||||
| 電機 | 三軸運動速度 | X、Y:400mm/s 200mm/s | ||||||
| 三軸定位精度 | 0.001mm | |||||||
|
影像系統 | 攝像機 | TEO彩色1/2″CCD攝像機 | ||||||
| 變焦鏡頭 | 自動變倍鏡頭帶同軸光變焦鏡頭（二選一） | |||||||
| 變焦鏡頭倍率 | 0.7-4.5X | |||||||
| 視頻總倍率 | 20-128X | |||||||
| 物方視場 | 11.1-1.7mm | |||||||
| 電源 | AC220V/AC110V | |||||||
| 消耗功率 | 100W | |||||||
| 儀器配件 | 1X鏡筒（標配） | 0.5X鏡筒（選配） | 工作距離 | |||||
| 變焦鏡頭 | 0.7-4.5X | 0.7-4.5X | ||||||
| 添加鏡頭 | 視頻放大 | 物方視場 | 視頻放大 | 物方視場 | ||||
| 0.5X可選 | 10X-64X | 22-3.4 | 5X-32X | 44-6.8 | 175 | |||
| 標準型 | 20X-128X | 11.1-1.7X | 10X-64X | 22-3.4 | 92 | |||
| 2X可選 | 40X-256X | 5.5-0.9 | 20X-128X | 11.1-1.7 | 36 | |||
