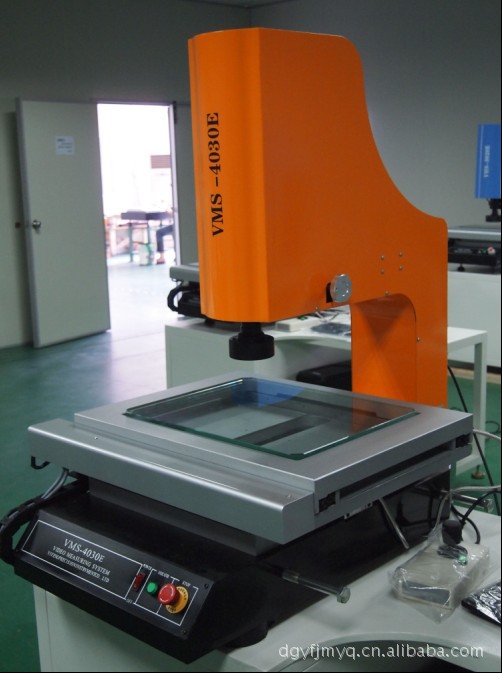

二次元影像測量儀在測量的過程中常常會由于斷電，重裝系統之后對產品所畫的線或是圓在移動時，造成不會緊貼著產品一起移動，這是因為當前的比例系數不對，就要求我們對二次元測量儀器進行重新校正。







        校正二次元測量儀器是操作人員必須學會的，首先選擇好測量時所用的放大倍數，把光學玻璃放在工作臺上，點擊軟件中Z軸調節按扭使光學玻璃的網格在軟件上顯示最清晰，然后用鼠標左鍵點擊軟件菜單欄中的“工具”，在出現的下拉菜單中選擇“取繪圖面比例尺”命令，再在軟件主畫面光學玻璃的網格上用鼠標左鍵點擊兩點取一定長度的線段,一般是取光學玻璃上若干個網格十字中心點的距離，兩點取完后會彈出一個對話框輸入剛才兩點取的線段的實際長度，點擊"確定"在軟件的命令行里會顯示當前比例尺的值,完成取繪圖面比例尺。
